三菱电机空调上电无反应开关电路维修案例

三菱空调故障说明：三菱电机MSH-J12SV ( KFR-34GW/A)空调器，将导风板扳到中间位置上电试机，导风板不能自动复位，按压遥控器“开关”按键、按压主板上“应急”开关按键均不能开启空调器，测量插座电压为交流220V正常。空调器上电后没有任何反应，应检查直流5V电压和CPU三要素电路是否正常。

1.测量直流5V和12V电压

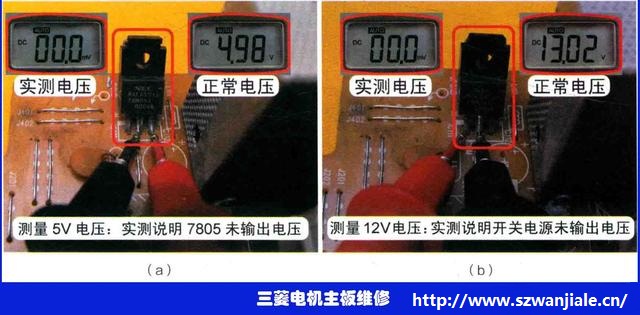

使用万用表直流电压挡，黑表笔接地(实接7805的地脚)、红表笔接7805的③脚输出端物测量直流5V电压，正常值为直流5V，见图1 (a)。实测电压为0V，说明整机未工作是由于7805未输出5V电压所致。向前级检查，红表笔接7805的①脚输人端，测量直流12V电压，见图1 (b)。此机正常值为直流13V左右，但实测电压仍为直流0V,说明没有5V电压是由于7805输人端电压为0V，应检查直流12V负载是否对地短路或开关电源输人端是否正常。

图1

2.测量直流300V电压

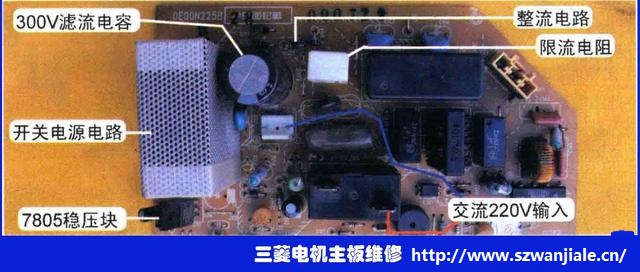

此机电源电路未使用常见的变压器降压、整流、滤波的形式，而是使用开关电源，由开关电源电路、整流、滤波、限流等元器件组成，从而取消了变压器。图2为开关电源电路原理图，图3为实物图。

图2

图3

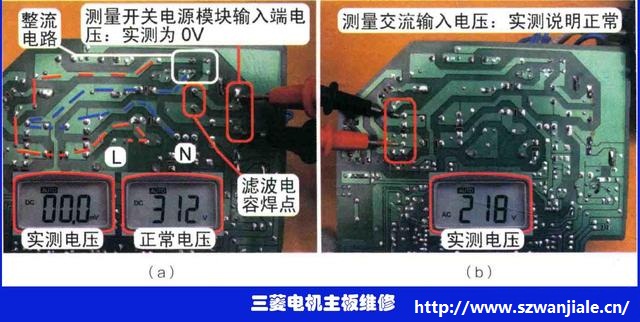

使用万用表直流电压挡测量开关电源电路的输入电压(相当于测量300V滤波电容电压)，见图4 (a)。正常值约为直流300V，实测电压为0V，说明整机不工作是由于开关电源输人电压为0V，应向前级检查交流220V输入电路。使用万用表交流电压挡测量主板的交流220V电压，见图4 (b)，正常值等于插座内电压，实测电压为交流218V，说明交流电源输人正常，应重点检查整流二极管和限流电阻是否正常。

说明：图4(a)红色虚线箭头代表电源L线到整流电路的走线通路，蓝色实线箭头代表电源N线到整流电路的走线通路。

图4

3.测量二极管和限流电阻

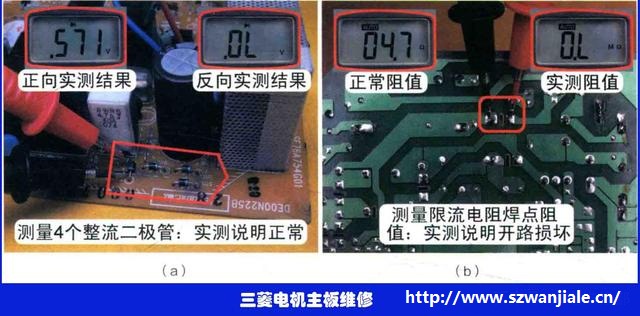

由于交流电源输人电路到滤波电容(即开关电源电路输入端)中间的元器件只有4个整流二极管和1个限流电阻，因此断开空调器电源，见图5(a)，使用万用表二极管档测量4个整流二极管均为正向导通、反向无穷大，说明正常。使用万用表电阻档测量限流电阻阻值，见图5 (b)，正常值为4.7Ω，而实测结果为无穷大，说明电阻开路损坏。

图5

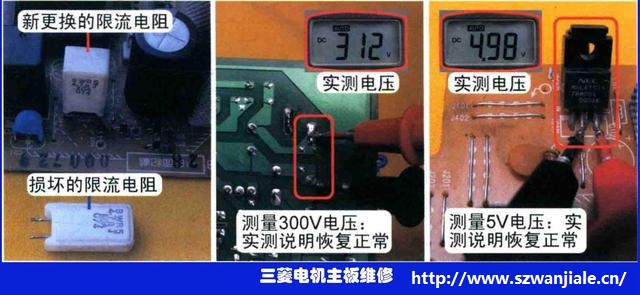

深圳三菱空调售后维修措施：更换限流(水泥)电阻4.7Ω/5W，见图6, 将空调器通上电源，测量直流300V和5V电压恢复正常，使用遥控器开机，空调器开始运行。

图6

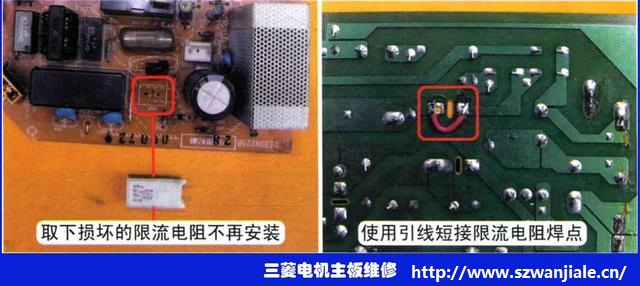

深圳三菱空调维修应急措施:如果暂时没有相同阻值或功率的电阻更换，可以取下电阻，使用引线直接短;接电阻的两个焊点，见图7，上电后空调器同样能正常工作。

图7
