三菱空调温度传感器的使用和检测方法

三菱空调的基本功能就是对环境的温度控制，并且为了保证空调的正常运行，空调本身还要检测自身的关键部位温度，进行控制，所以温度的检测与控制就显得很重要。温度的检测元件是温度传感器。

1.温度传感器有关知识

温度传感器是空调控制电路的里要元件，也可称为感温探头，用于检测空调所处的环境温度及制冷系统重要管路的温度，以控制空调的工作状态。

空调用温度传感器通常是负温度系数热敏电阻，负温度系数热敏电阻是一种特殊的电阻。负温度系数（NTC)，在空调技术资料中泛指负温度系数热敏电阻，即温度传感器，NTC是指电阻值大小和温度变化成反向的变化关系，即温度升髙，电阻值变小，温度降低，电阻值变大。温度传感器的这种变化关系可以通过万用表测量出来。

由于温度传感器的阻值是随温度变化而变化的，所以温度传感器的标称阻值以25度对应的阻值为准，温度传感器标称阻值各不一样，其中以15k欧居多。

2.温度传感器的使用

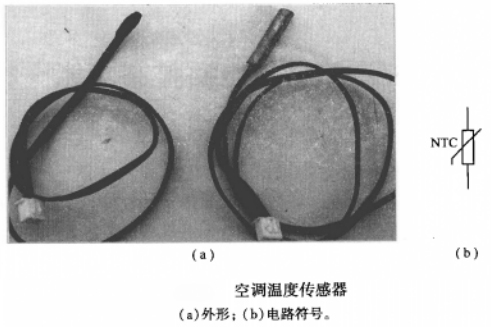

空调温度传感器的常见外形如上图所示，电阻体由两根导线通过插头和电路板连接，电阻体外型封装通常有塑料和金属两种，塑料封装的温度传感器常见为黑色，主要用于环境温度检测，金属封装的温度传感器常见为不锈钢或铜质，主要用于管道温度检测。

空调常用的传感器主要有室内环境温度传感器、室内管道温度传感器、室外管道温度传感器三个，控制性能较为复杂。空调尤其是变频空调，一般还具有室外环境温度传感器、压缩机排气管温度传感器、压缩机回气管温度传感器、室内出风口温度传感器等。

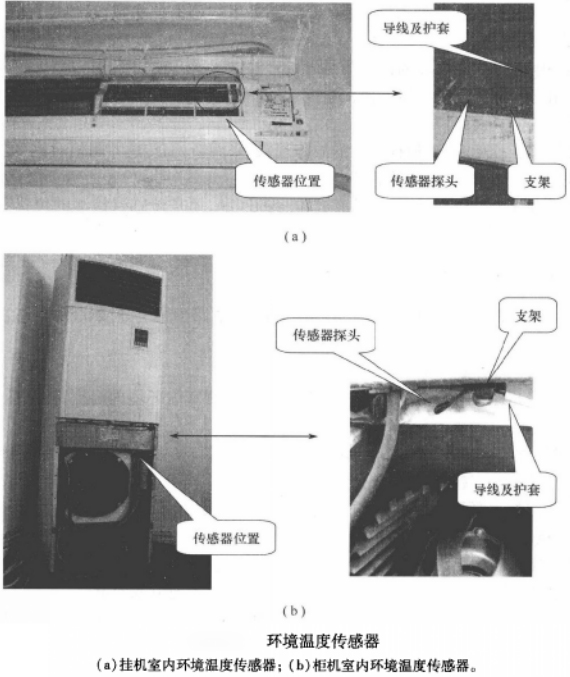

环境温度传感器一般位于空调进风的通道位置，通常使用塑料的座架进行固定，挂机和柜机的室内环境温度传感器分别如上图所示。

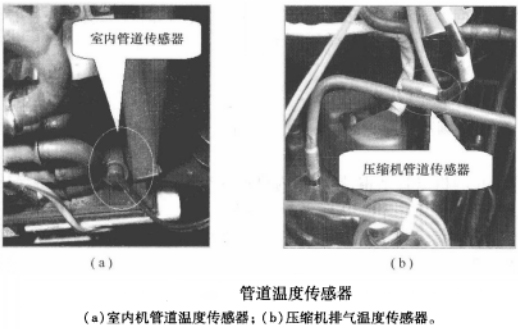

管道温度传感器一般在需要检测的位置焊接一段管道，将传感器插在管道内，在管道内有弹簧卡片固定传感器，使之牢固和贴紧管道，挂机内机管道温度传感器和压缩机排气温度传感器如上图所示。

实际维修中发现，由于柜机的结构特点，柜机的室内管道温度传感器比较难找和难拔出来，在寻找时可根据控制板的传感器引线，一般在空调的室内管道的右侧中下位置能够找到。由于那个位置的管道较多，手可能够不到传感器，可用尖嘴钳伸进去，先试探拉引线，待电阻体从管道内拉出一部分后，再用钳子夹住电阻体拉出整个电阻。

3.温度传感器的检测

空调温度传感器的损坏率较高，但测量和判断传感器是复杂的，主要是传感器的阻值大小不一，阻值受温度影响等，要在重庆格力空调维修过程中，根据不同的传感器积累经验。

检测传感器的好坏主要有三个方面。

(1)传感器有明显的短路和开路性故障，用万用表可以直接测出。一般空调自检传感器的阻值在300欧以下时，基本能够自动判断传感器是短路故障，所以，在实际测量电阻值时，若明显感到阻值小，基　　本可认为是传感器短路性损坏。同样，测量传感器明显的阻值在I50k欧(注意，压缩机的排气温度传感器有可能限值正常）以上，基本可判断是开路性损坏。

(2)传感器的阻值漂移，即传感器的阻值和正常传感器比较有一定的误差，阻值偏大一些或偏小一些，但没有明显的短路、开路特性。在这种测量情况下，一般要用好的传感器进行测费比较。

(3)传感器的温度特性变差，测量阻值随温度变化而变化时，特性不良。有可能单独测量阻值时基本正常，但使用过程中就会出现问题，一般在处理这种情况时，要用好的传感器代换试机。

4.温度传感器的损坏情况

温度传感器是热敏电阻半导体器件，损坏情况是阻值变大、阻值变小、开路性、短路性、霉变、生锈、插接接触不良、断线、阻值随温度变化的特件变差、倌号传输电路报坏等情况。

温度传感器出现明显开路、短路时，CPU控制处于空调保护状态，其他情况导致空调不能处于正常的运转状态。

在实际深圳三菱空调维修中发现最易损坏的传感器是内机管温传感器、压缩机排气温度传感器、室外管温传感器等。由于管道温度传感器工作在温度、湿度变化频繁的位置，所以室内、室外盘管传感器损坏率较髙，这在维修时要注意。

实际维修过程中，要判断清楚是传感器本身的问题，还是传感器检测的位置温度的问题，判断准确可以快速排除故障。
