交流接触器在三菱空调电路上的运用

在深圳三菱空调维修中，遇到交流接触器损坏也是有可能的。要想检修交流接触器故障，必须要明白交流接触器的结构和原理才行。

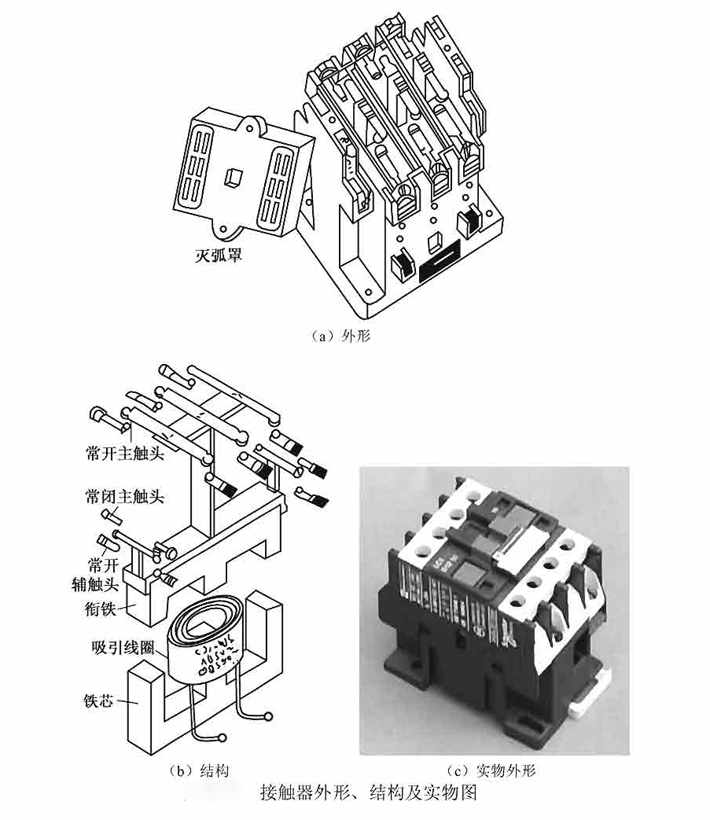

交流接触器是利用电磁吸力，使电路接通和断开的一种自动控制元件。接触器的结构主要由电磁系统（铁芯、线圈）和触头组成，如下图所示。

线圈与静铁芯（又叫下铁芯）固定不动，当接通开关使线圈通电时，铁芯线圈产生电磁吸力，使动铁芯（又叫上铁芯）吸合。同时动铁芯带动三个动触头向下运动与三个静触头接触，使电能可以由接触器的输入端送到接触器的输出端。

交流接触器电路分为主回路和控制电路两部分，通常把负载电源供电回路叫主回路，而把线圈通断控制回路叫控制回路。

三菱空调的主回路包括电动机、电加热器、电加湿器等供电电路。控制回路则有过电压、过电流、欠电压、超温保护、3min延时、压力保护等电路。
