三菱空调四通阀的工作原理，三菱空调四通阀串气怎么检测？

四通阀的结构及工作原理结构：

四通阀不同于普通直动式电磁阀，它必须在一定压力下才能正常工作，四通阀由三个部分组成：先导阀，主阀和电磁线圈， 电磁线圈可以拆卸，先导阀与主阀焊接成一体。

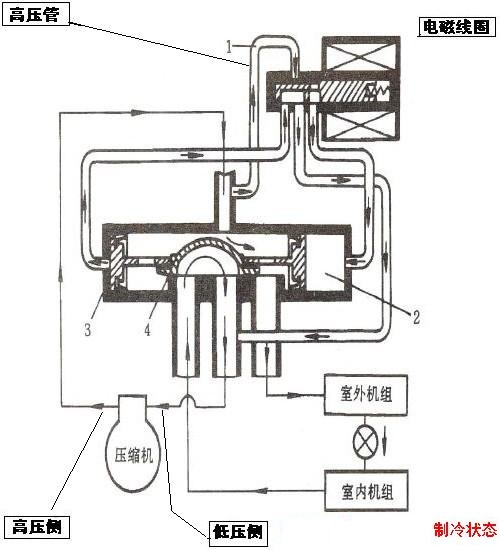

当电磁阀线圈处于断电状态，先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管①后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管(S管)与室外机接管(C管)相通，另两根接管相通，形成制冷循环。

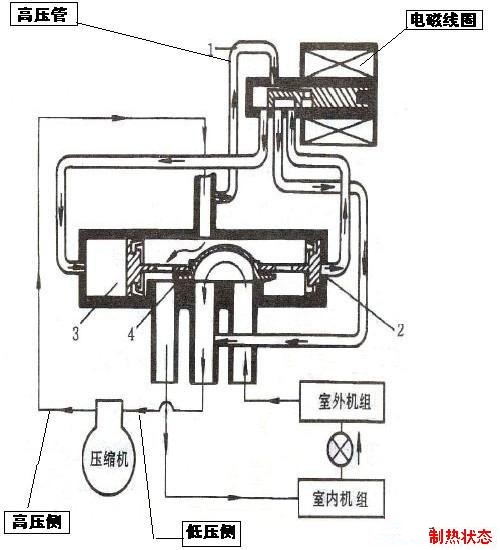

当电磁阀线圈处于通电状态，先导滑阀在电磁线圈产生的磁力作用下克服压缩弹簧的张力而右移，高压气体进入毛细管①后进入左端活塞腔，另一方面，右端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀右移，使排气管(S管)与室内机接管(E管)相通，另两根接管相通，形成制热循环。

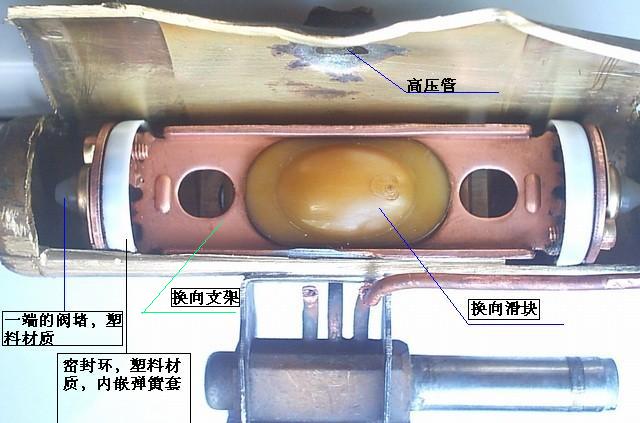

四通阀结构：

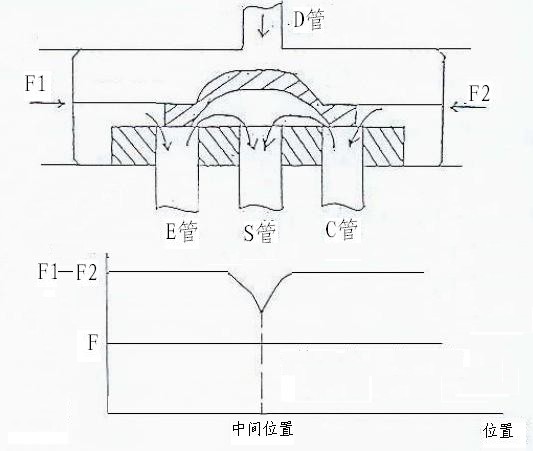

中间位置，由四通阀结构不难发现，当主滑阀处于中间位置状态时，如下图所示，E、S、C三条接管相互通气，产生中间流量，此时，压缩机高压管内的冷媒可以直接流回低压管。设计中间流量的目的是当主滑阀处在中间位置时，能起到卸压的作用，使系统免受高压破坏。

四通阀串气故障的形成

四通换向的基本条件是活塞两端的压力差(F1—F2)必须大于摩擦阻力f，否则，四通阀将不会换向。换向所需的最低动作压力差是靠系统流量来保证的。当左右活塞腔的压力差大于摩擦阻力f时，四通阀换向开始，当主滑阀运动到中间位置时，四通阀的E、S、C三条接管相互导通，压缩机排出的冷媒从四通阀D接管直接经E、C接管流向S接管(压缩机回气口)，使压力差快速降低，形成瞬时串气状态(中间流量状态)。

此时，若压缩机的排气流量远大于四通阀的中间流量，便可以建立足够大的换向压力差而使四通阀换向到位;反过来，若压缩机的排气量小于四通阀的中间流量，则四通阀换向所需的最低动作压力差便不能建立，即F1-F2。
