三菱变频空调直流风扇电机的测量方法

三菱变频空调直流电机，这里说的方法适合室内机跟室外机，电机分为五根线，分别为：300伏，15伏，接地，驱动控制，霍尔反馈。

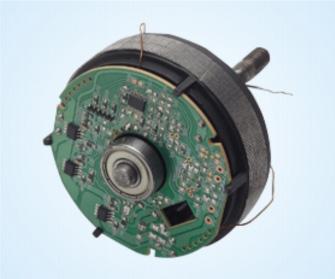

因为直流电机里面还有一块电路板，所以没法直接测量里面的绕组阻值，用万用表测量五根线的阻值，只有两根线有阻值：
驱动控制线------地线（227k）
15伏供电线------地线（37k）

电压法测量：
插电但不开机，用手拨动内机风轮或者外机扇叶，黑表笔接地，红表笔接霍尔反馈，电压在0-24-0-24伏之间跳动，正常运行时，为直流11伏（三菱重工空调为例）

驱动控制电压测量(三菱空调为例)：
低风2.7伏
中风3.3伏
高风3.7伏

关机状态下（遥控关机，但不拔电），电压为零伏。

再测量300伏跟15伏电压是否正常，这样就可以确定直流电机的好坏了。
