三菱空调压缩机的安装位置、结构及端子的辨别

在深圳三菱空调维修时，遇到压缩机损坏的还是有的。一般来说，空调在使用8年以上，压缩机坏的机率就会更高。压缩机是制冷系统的心脏，由电机部分和压缩部分组成。电机通电后运行，带动压缩部分工作，使吸气管吸入的低温、低压制冷剂气体变为高温、高压气体。常见压缩机的形式主要有活塞式、旋转式、涡旋式。

活塞式压缩机主要使用在早期三相供电的柜式空调器中，目前已不使用。

涡旋式压缩机主要使用在目前三相供电的3P或5P柜式空调器中。

最常见为旋转式压缩机，一般只要是单相交流220V供电的空调器，压缩机均使用旋转式，因此本文介绍内容以旋转式压缩机为主。

1、安装位置

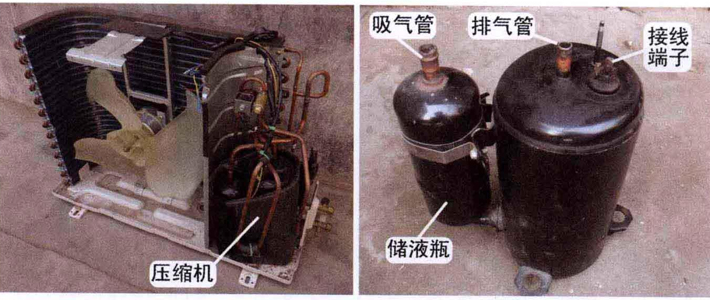

压缩机安装在室外机右侧，固定在室外机底座，见图下图左。其中压缩机接线端子连接电控系统，吸气管和排气管连接制冷系统。

图中右为旋转式压缩机实物外形，设有吸气管、排气管、接线端子、储液瓶等接口。

2、剖解旋转式压缩机

(1)内部结构

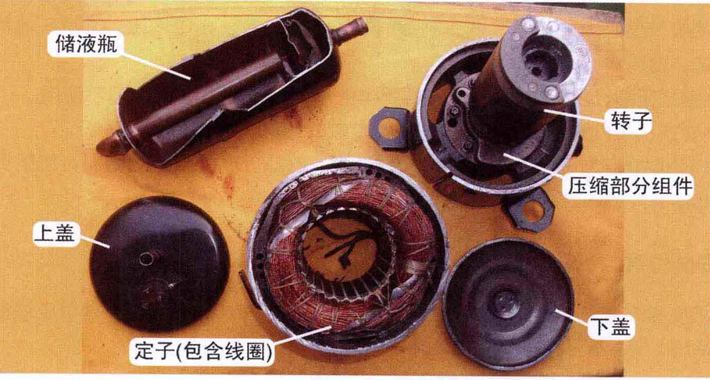

由储液瓶（含吸气管）、上盖（含接线端子和排气管）、定子（含线圏）、转子（上方为转子、下方为压缩部分组件）、下盖等组成，见下图。

(2)内置式过载保护器安装位置

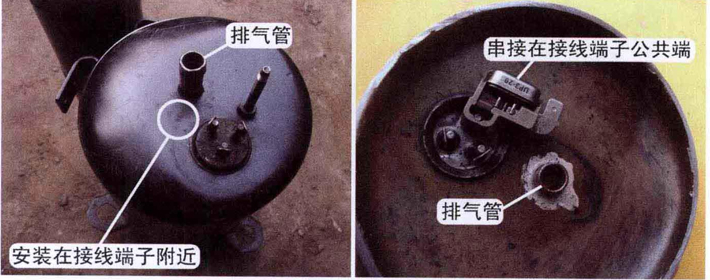

从压缩机整机外观看，内置式过载保护器安装在接线端子附近，见下图。取下压缩机上盖，可看到内置过载保护器固定在上盖上面，串接在接线端子的公共端。

示例压缩机内置过载保护器型号为UP3-29，共有两个接线端子：一个接上盖接线端子公共端、一个接压缩机线圈的公共端。UP3系列内置过载保护器具有过热和过电流双重靠能。

过热时：根据压缩机内部的温度变化，影响保护器内部温度的变化，使双金属片受热后发生弯曲变形来控制保护器的断开和闭合。

过电流时：如压缩机壳体温度不高而电流很大，保护器内部的电加热丝发热量增加，使保护器内部温度上升，最终也是通过温度的变化达到保护的目的。

(3)电机部分

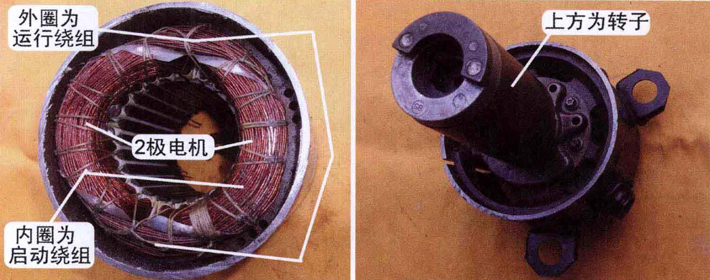

电机部分包括定子和转子。见下图左，压缩机线圈镶嵌在定子槽内，外圈为运行绕组、内圏为启动绕组，使用2极电机，转速约2900r/min。

转子和压缩部分组件安装在一起，转子位于上方，安装时和电机定子相对应，见图右。

(4)压缩部分组件

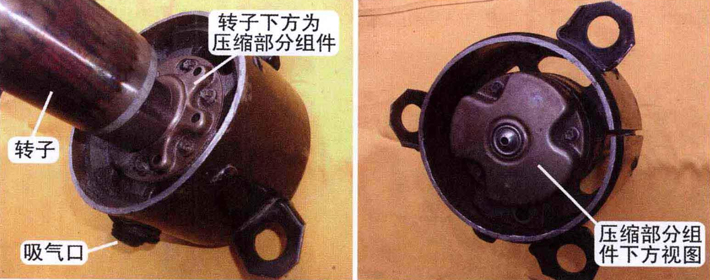

转子下方为压缩部分组件，见下图，主要由汽缸、上汽缸盖和下汽缸盖、刮片、滚套等部件组成，压缩机电机线圈通电时，转子以约2900r/min转动，带动压缩部分组件工作，将吸气管吸入的低温低压制冷剂气体，变为高温高压的气体。因汽缸盖使用特殊规格的螺钉固定，压缩部分打不开，不能再进一步剖解。

3、压缩机线圈引线或端子功能辨别方法

常见压缩机线圏引线或端子功能辨别方法有3种，即根据压缩机引线实际所接元件、使用万用表电阻挡测量线圏引线或接线端子阻值、根据压缩机接线盖或垫片标识。

(a)根据实际接线判断引线功能

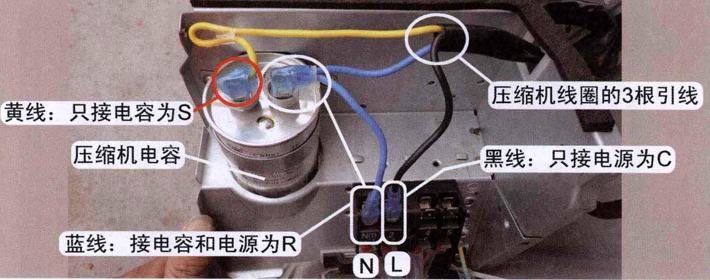

压缩机定子上的线圏共有3根引线，上盖的接线端子也只有3个，因此连接电控系统的引线也只有3根，见下图。黑线只接接线端子上电源L端（2号），为公共端（C)；蓝线接电容和电源N端（1号），为运行绕组（R)；黄线只接电容，为启动绕组（S)。

(2)使用万用表电阻挡测量线圏端子阻值

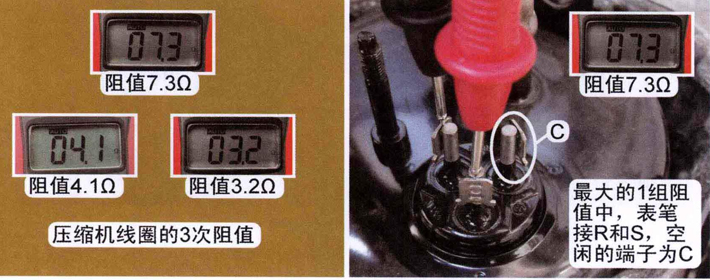

逐个测量压缩机的3个接线端子阻值，会得出3次不同的结果，见下图左，该压缩机在室外温度约15℃时，实测阻值依次为7.3Ω、4.1Ω、3.2Ω，阻值关系为7.3=4.1+3.2，即最大阻值7.3Ω为运行绕组+启动绕组的阻值总数。

找出公共端：在最大的阻值7.3Ω中，表笔接的端子为启动绕组和运行绕组，空闲的一个端子为公共端（C），见图右。

深圳三菱空调维修说明：判断接线端子的功能时，实测时应测量引线，而不用再打开接线盖、拔下引线插头去测量接线端子，只有更换压缩机或压缩机连接线，才需要测量接线端子的阻值以确定功能。

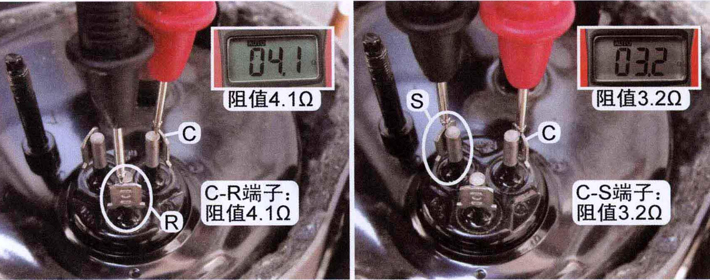

找出运行绕组和启动绕组：一表笔接公共端C，另一表笔测量另外两个端子阻值，通常阻值小的端子为运行绕组R、阻值大的端子为启动绕组S。但本机实测阻值大的端子（4.1Ω）为运行绕组R，见下图左；阻值小的端子（3.2Ω）为启动绕组S，见图中右。

(3)根据压缩机接线盖或垫片标识

压缩机接线盖或垫片（使用耐高温材料）上标有“C、R、S”字样，见图下图左。表示为接线端子的功能：C为公共端、R为运行绕组、S为启动绕组。

将接线盖对应接线端子，或将垫片安装在压缩机上盖的固定位置，见图中右。观察接线端子：对应标有“C”的端子为公共端、对应标有“R”的端子为运行绕组、对应标有“S”的端子为启动绕组。
