三菱空调室内机主控电路板和开关板直流电源电路

三菱空调室内机主控电路板直流电源电路

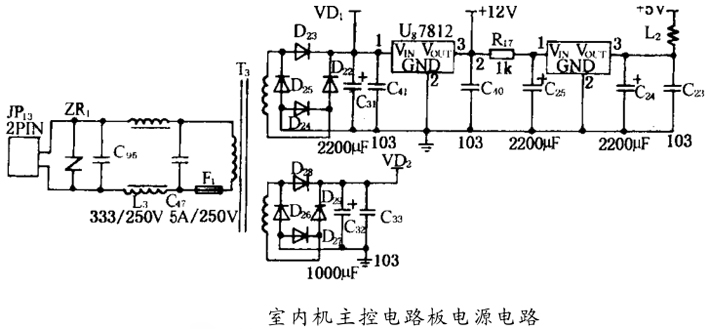

柜式空调的室内机主控电路板直流电源电路如下图所示。在室内机主控板和开关板电路中需要直流+12V和+5V。主控板中直流+12V用于驱动继电器RL2至RL9、集成电路U9，并经三端稳压器U7稳压后产生的+5V电压，用于微电脑芯片U6、集成电路U5等。主控电路板中直流电压开关板VD2使用。

三菱空调室内机开关板直流电源电路

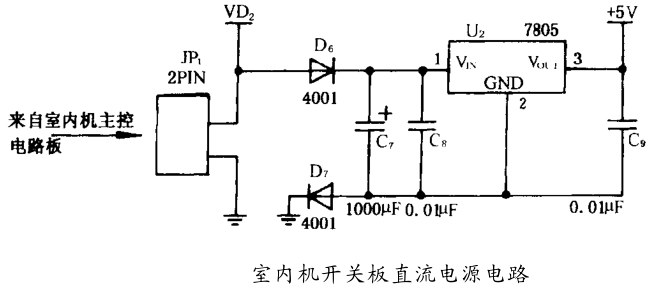

柜式空调的室内机开关板直流电源电路如下图所示，开关板直流电源是由主控电路板产生的直流电源VD2经二极管D6降压后，经三端稳压器U2稳压后产生+5V直流电压，供集成电路U1、开关板按键电路等使用。而室内机主控电路板和开关板通信线路信号驱动三极管Q2、Q3、Q4使用的直流电压+12V由室内机主控电路板直接提供。

由于室内机主控电路板直流电源电路和室内机开关板直流电源电路的工作原理、常见故障、故障原因及检测方法与分体挂壁式空调器控制电路相同，此处就不详细讨论了。
